SPG阶梯封　(CY 127-1997)

SPG阶梯封　(CY 127-1997)

用途及特征：由密封环和O形圈组合面而成，安装在液压缸导向套中起单向密封作用。一般作为主密封，与副密封CYA型圈搭配使用。
标准材质：密封环为填充四氟（PTFE） O形圈为丁腈橡胶（NBR）
工况条件　耐压：0—40Mpa 　　工作温度：-35—+100℃
　　　　　工作介质：液压油　 往复速度：≤5m/s　　
CY127—1997为长江液压件厂标准。沟槽标准源自：ISO7425.2—1989活塞杆密封沟槽和S—55044 美国霞板斯特封。
标注示例：公称内径为d=63的阶梯封，标注为：
　　　　　阶梯封S—63 CY127—1997　配用O形圈78×5.7

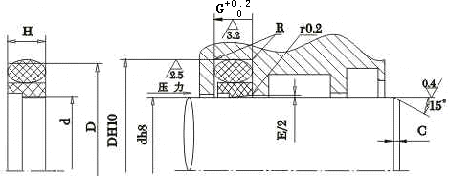

安装实例：

基本尺寸　　　　　单位：mm

订货号

d

D

G	+0.2
	0

R

C≥

H

配用O形圈

S—18

18

28

4.2

0.3

2.5

4

28×3.5

S—20

20

30

30×3.5

S—22

22

32

32×3.5

S—25

25

35

35×3.5

S—28

28

38

38×3.5

S—32

32

42

42×3.5

S—35

35

45

45×3.5

S—40

40

50

50×3.5

S—45

45

55

55×3.5

S—50

50

65

6.3

0.5

4

6

65×5.7

S—55

55

70

70×5.7

S—56

56

71

70×5.7

S—60

60

75

75×5.7

S—60T

60

70

4.2

4

63×3.55

S—63

63

78

6.3

6

78×5.7

S—70

70

85

85×5.7

S—75

75

90

90×5.7

S—80

80

95

95×5.7

S—80T

80

90

4.2

4

85×3.55

S—85

85

100

6.3

6

100×5.7

S—90

90

105

105×5.7

S—95

95

110

110×5.7

S—100

100

115

5

115×5.7

S—100T

100

110

4.2

4

103×3.55

S—105

105

120

6.3

6

120×5.7

S—110

110

125

125×5.7

S—125

125

140

140×5.7

S—140

140

155

155×5.7

S—160

160

175

6.5

175×5.7

S—180

180

195

195×5.7

S—200

200

215

215×5.7

S—220

220

240

10

1.0

7.5

9

240×8.6

S—250

250

270

270×8.6

S—260

260

280

280×8.6

S—280

280

300

300×8.6

S—300

300

320

320×8.6
