轴用YX形橡胶密封圈　(CY 115-85)


用途及特征：安装在液压缸导向套中作往复运动用密封圈。高压时，要安装挡圈。和阶梯封搭配使用效果更佳。
材质：丁腈橡胶（NBR）
工况条件 耐压：单独使用时≤20Mpa 工作温度：－30～＋100℃
往复速度：≤1m/s 工作介质：液压油 　　CY115—85为长江液压件厂标准
标注示例：公称内径为Ф63的Yxd型橡胶密封圈，标注为：密封圈Yxd—63 CY115—85 配用挡圈须另行订货

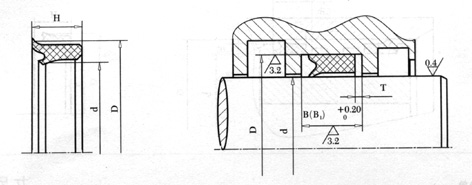

安装实例：
基本尺寸 　　　　　单位：mm

订货号
d
D
B
B1
H
配用挡圈
d16
16
24
12
13
10
B16×1.5
d18
18
26
B18×1.5
d20
20
28
B20×1.5
d22
22
30
B22×1.5
d25
25
33
B25×1.5
d28
28
36
B28×1.5
d32
32
40
B32×1.5
d35
35
43
B35×1.5
d40
40
48
B40×1.5
d45
45
53
B45×1.5
d50
50
58
B50×1.5
d55
55
67
16
18
14
B55×2
d60
60
72
B60×2
d63
63
75
B63×2
d70
70
82
B70×2
d75
75
87
B75×2
d80
80
92
B80×2
d85
85
97
B85×2
d90
90
102
B90×2
d100
100
112
B100×2
d105
105
117
B105×2
d110
110
122
B110×2
d120
120
132
B120×2
d125
125
137
B125×2
d140
140
152
B140×2
d150
150
162
B150×2
d160
160
176
20
22.5
18
B160×2
d180
180
196
B180×2.5
d200
200
216
B200×2.5
