骨架油封 　(CY 181-1998)


用途及特征：系金属骨架嵌入橡胶中粘合硫化而成。安装于齿轮泵中对旋转轴起 单向密封作用，分B型和FB型。B型一般要安装支承环。FＢ型还具有防尘作用。
材质：金属骨架 丁腈橡胶
工况条件 耐温：≤90℃　工作介质：液压油
CY181—1998为长江液压件厂标准，该标准源自HG—692—67
标注示例：公称内径为Ф25，外径为Ф50，高度为10的骨架油封，
　　　　　B型标注为： 25×50×10B CY181—1998
　　　　　FB型标注为：25×50×10FB CY181—1998

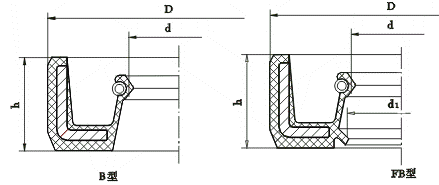

结构型式：
基本尺寸 　　　　　单位：mm　　　

订货号
d
D
h
订货号
d
D
h
12×25×10
12
25
10
*35×60×12
35
60
12
16×30×8
16
30
8
*40×62×12
40
62
12
16×30×10
16
30
10
*45×70×10
45
70
10
*17×30×10
17
30
10
*45×70×12
45
70
12
18×30×10
18
30
10
20×35×6/6.5
20
35
6/6.5
20×35×10
20
35
10
20×47×7/8
20
47
7/8
25×42×10
25
42
10
27×47×8.33
27
47
8.33
*25×50×10
25
50
10
27×43×8.33
27
43
8.33
*30×50×10
30
50
10
33.36×49.25×8
33.36
49.25
8
32×45×8
32
45
8
33.36×54×8.33
33.36
54
8.33
*32×52×12
32
52
12
32×44×8/9.5
32
44
8/9.5
