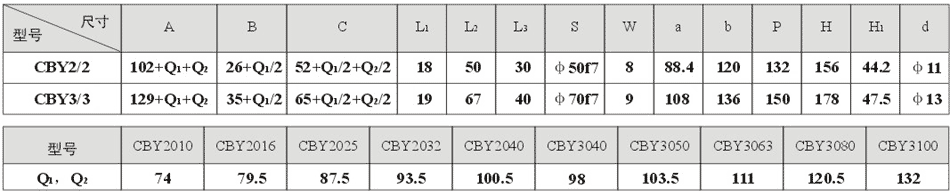

CBY2/2、CBY3/3外形安装连接尺寸
注：串联泵的其余安装连接尺寸与单泵相同。

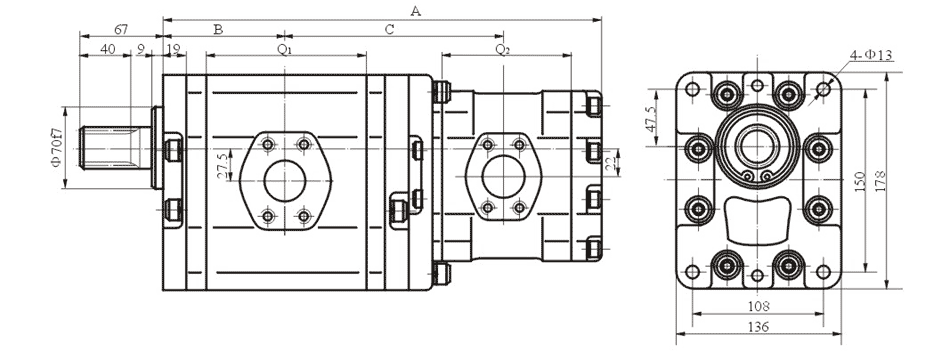

　CBY3/2外形安装连接尺寸
注：
1.CBY3/2的轴伸与CBY3的2、3型相同；油口尺寸与CBY3、CBY2单泵相同。
2.尺寸Q1、Q2参见CBY2/2、CBY3/3。
